CIP-/SIP-Reinigung

Die CIP-/SIP-Reinigung ist ein automatisiertes Verfahren, bei dem Rohrleitungen, Tanks und Prozessanlagen ohne Demontage in situ gereinigt (Clean‑in‑Place, CIP) und anschließend sterilisiert (Sterilize‑in‑Place, SIP) werden. Durch exakt geregelte Temperatur-, Zeit- und Chemieparameter erreicht das Verfahren reproduzierbare Ergebnisse und verkürzt Stillstandszeiten erheblich. Im industriellen Sprachgebrauch findet man darüber hinaus die Begriffe cip reinigung und SIP reinigung, die synonym für dieses Verfahren verwendet werden.

Ausführliche Erklärung

Seit ihrer Einführung in der Molkereiindustrie der 1950er‑Jahre hat sich die CIP-/SIP-Reinigung (oft auch cip reinigung bzw. SIP reinigung genannt) zu einem unverzichtbaren Standard in hygienisch sensiblen Branchen entwickelt. Moderne Anlagen kombinieren Hochleistungssensorik, Durchflussmessungen und Rezeptsteuerungen, um jede Phase – von der Vorreinigung über Laugen- und Säureschritte bis hin zur finalen Dampfsterilisation – lückenlos aufzuzeichnen.

Die Vorteile liegen auf der Hand:

• Zeit- und Kosteneffizienz – keine Demontage, geringere Personalkosten.

• Validierbarkeit – lückenlose Dokumentation erfüllt GMP‑, FDA‑ und HACCP‑Vorgaben.

• Ressourcenschonung – optimierte Spülzyklen reduzieren Wasser- und Chemikalienverbrauch um bis zu 30 %.

• Produktsicherheit – reproduzierbare Hygienestandards verhindern Kreuzkontaminationen.

Aktuelle Trends wie Industrie 4.0 integrieren CIP-/SIP-Systeme in übergeordnete SCADA‑ oder MES‑Umgebungen. KI‑basierte Algorithmen erkennen Verschmutzungsgrade in Echtzeit und passen Prozessparameter dynamisch an – ein Schritt hin zur „self‑optimizing plant“. Zudem gewinnen umweltfreundliche Reinigungschemikalien und Low‑Temp‑SIP‑Verfahren an Bedeutung, um Energieverbrauch zu senken.

Historischer Kontext

Die Idee, Behälter ohne Öffnen zu reinigen, entstand in britischen Molkereien, um Milchstein effizienter zu entfernen. Ab den 1970er‑Jahren setzten Brauereien und Getränkeabfüller auf CIP-Anlagen mit rotierenden Sprühkugeln. Die pharmazeutische Industrie ergänzte das Konzept um die sterile Dampfphase – die Geburtsstunde der CIP-/SIP-Reinigung – und machte Validierungsdokumente zum Standard. Heute sind Mehrkreissysteme mit separaten Laugen-, Säure- und Heißdampfleitungen üblich, um parallele Chargenwechsel zu ermöglichen.

Funktionsprinzip und Prozessschritte

Die folgenden Schritte beschreiben eine vollautomatische cip reinigung, die üblicherweise von einer anschließenden SIP reinigung ergänzt wird, um absolute Sterilität zu gewährleisten.

1 | Vorspülen

Entfernt grobe Produktreste mit Wasser oder Permeat; Sensoren überwachen Trübung und Leitfähigkeit.

2 | Laugenwäsche

Alkalische Lösung (pH 11–13) löst Fette und Proteine. Heizregister halten 70–85 °C.

3 | Zwischenspülen

Spült alkalische Rückstände aus; optional wird das Wasser zur Voreinweiche rückgeführt (Recovery).

4 | Säurewäsche

Phosphor- oder Salpetersäure (pH 2–3) entfernt Mineralbeläge.

5 | Endspülen

Leitfähigkeitsmessung steuert Ablauf; Austragswasser wird bis unter 50 µS/cm gespült.

6 | SIP‑Phase

Gesättigter Rein­dampf (121 °C, ≥ 15 min) oder chemische Sterileinsätze inaktivieren Mikroorganismen.

Anwendungsbereiche

Lebensmittel- & Getränkeindustrie

Brauereien, Molkereien und Abfüllbetriebe nutzen die CIP-/SIP-Reinigung, um Geschmacksstabilität und Haltbarkeit sicherzustellen, ohne Rezepturwechsel zu verzögern.

Pharma & Biotechnologie

Fermenter, Chromatographiekolonnen und Abfülllinien müssen gemäß GMP vollständig validierbar gereinigt werden; automatisierte Sequenzen minimieren Kontaminationsrisiken.

Chemie & Kosmetik

Produzenten von Emulsionen, Pigmenten oder Parfums setzen CIP ein, um Batch‑zu‑Batch‑Carryover auszuschließen und Farbmischungen sauber zu trennen.

Praktische Beispiele & Fallstudien

• Craft‑Brauerei: Durch Umstellung von manuellem Schlauch‑CIP auf ein vollautomatisches Mehrstreckensystem verkürzte sich die Umrüstzeit pro Tanksatz von 75 auf 40 Minuten, während der Wasserverbrauch um 28 % sank.

• Biotech‑Startup: Ein 1 000 L‑Einwegbioreaktor wird über einen integrierten SIP‑Ring mit trocken gesättigtem Dampf sterilisiert; digitale Drucksensoren dokumentieren jeden Zyklus für die FDA‑Audit‑Trail.

• Saucenhersteller: Eine Linearabfüllanlage nutzt „acid‑first CIP“, um Stärkerückstände vorzubehandeln und so die Konzentration der Laugenphase um 15 % zu reduzieren.

Visuelle Elemente

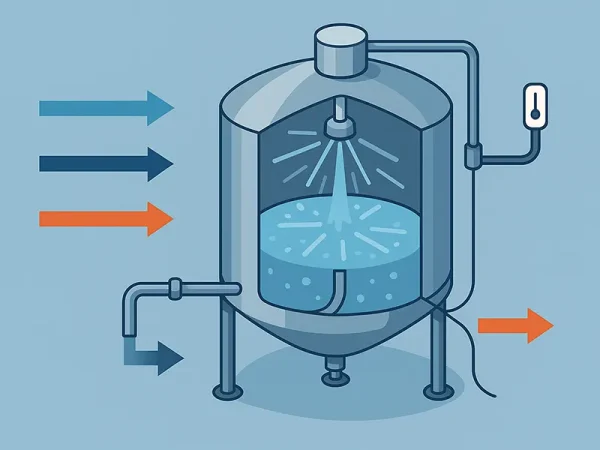

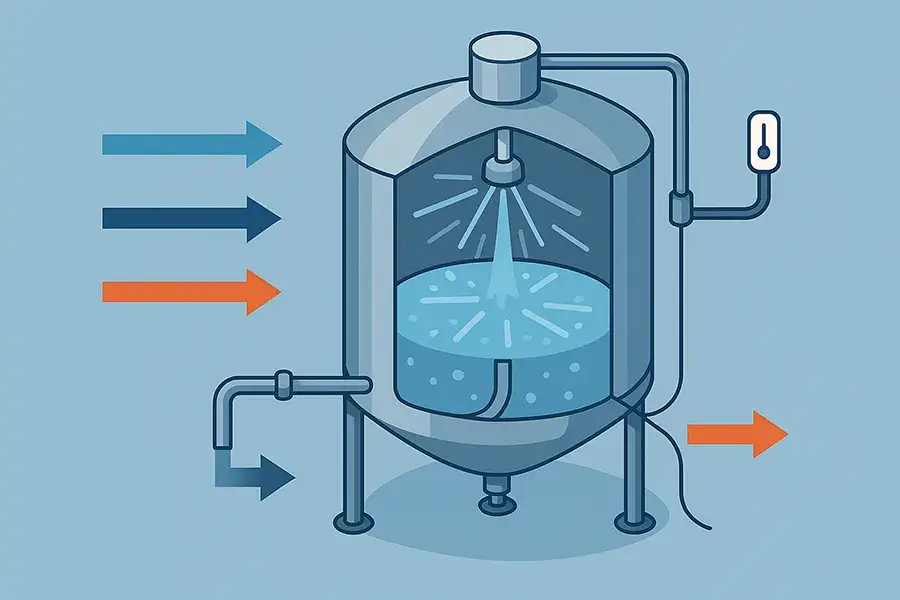

Bild 1: Sprühkugel im Edelstahlfermenter während der CIP-/SIP-Reinigung (Alt‑Text: „Sprühkopf verteilt Lauge während einer CIP-/SIP-Reinigung im Bioreaktor“).

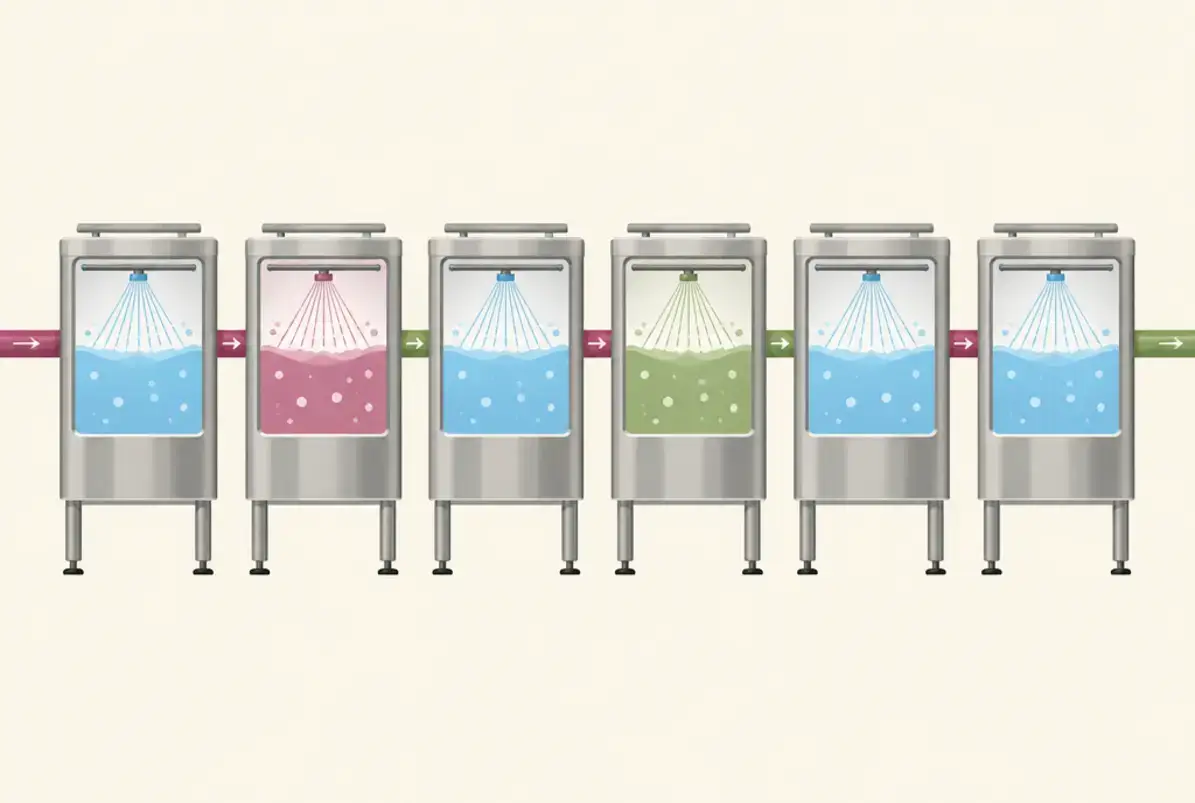

Bild 2: Prozessdiagramm des CIP-/SIP-Zyklus mit Sensorpositionen (Alt‑Text: „Ablaufschema der CIP-/SIP-Reinigung von Vorspülen bis SIP“).

Verwandte Begriffe

Die CIP-/SIP-Reinigung steht in engem Zusammenhang mit folgenden Konzepten: [[Hygienic Design]], [[Validierung]], [[Bioreaktor]], [[GMP]] (Good Manufacturing Practice) und [[Anlagenqualifizierung]]. Ein solides Verständnis dieser Begriffe erleichtert die Anlagenplanung und Audit‑Vorbereitung.
